Unterhaltungsverband 97 'Mittlere Hase' – Mobile Gewässerpflege mit QField

Die Gewässer zweiter Ordnung werden in Niedersachsen von den bestehenden Unterhaltungsverbänden unabhängig vom Eigentum an diesen Gewässern unterhalten. Ihre Aufgabe ist es die Gewässer in einem funktionsgemäßen Zustand zu erhalten, um eine reibungslose Wasserableitung zu gewährleisten. Dies umfasst Maßnahmen wie die Reinigung, Räumung und Freihaltung der Gewässer sowie den Schutz des Gewässerbettes und seiner Ufer.

Der Unterhaltungsverband 97 „Mittlere Hase“ nimmt diese Aufgabe für 689 km Gewässer auf einer Fläche von 80.348 Hektar wahr. Für die Planung der Arbeiten und die Datenerhebung haben wir ein System basierend auf QGIS, PostGIS und der mobilen Anwendung QField entwickelt. QField erweist sich dabei als eine benutzerfreundliche und intuitive Benutzeroberfläche, die eine unkomplizierte Datenerfassung im Gelände für alle Mitarbeitenden ermöglicht.

Anforderungen an das System

Sämtliche Daten, die für die Bearbeitung und Erfassung im Gelände notwendig sind, werden in einer PostGIS Datenbank vorgehalten und mit QField gepflegt und visualisiert. 12 Mitarbeitende mit verschiedenen mobilen Endgeräten führen die Arbeiten im Gelände durch und erfassen dabei den Arbeitsstand, Arbeitszeiten sowie besondere Informationen mit und ohne Geometrien. Da ein Mobilfunknetz nicht flächendeckend zur Verfügung steht, ist eine Offline-Bearbeitung und Synchronisation der Daten notwendig.

Anforderungen

  • Datenhaltung in PostGIS, Pflege und Visualisierung mit QGIS
  • 12 Mitarbeiter mit verschiedenen Einsatzgeräten und Arbeitsaufträgen
  • Erfassung von Arbeitsstand (mit Foto) und Arbeitszeiten
  • Erfassung von Daten und Fotos in vorgefertigten Layern
  • Mobile Endgeräte: Android Tablet-Computer mit QField und Zugang zum WLAN
  • Synchronisierung über eine einfach zu bedienende App
  • Darstellung der Ergebnisse auf einen Büroarbeitsplatz über die Datenbank
  • Berichterstellung der Zeiterfassung für die Buchhaltung zur Rechnungsstellung

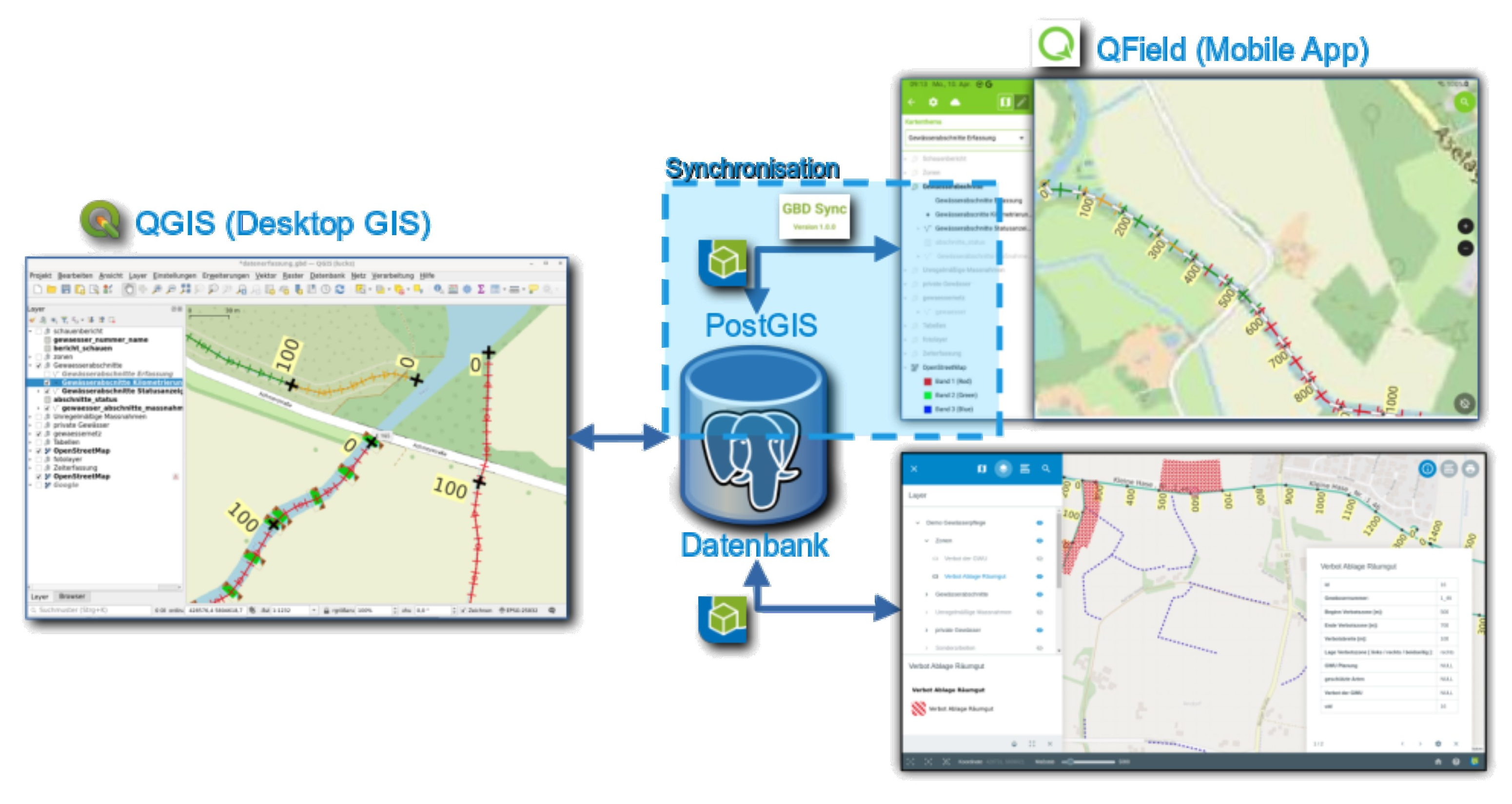

Synchronisation QField

Umsetzung

Der Datenserver besteht aus einer PostGIS Datenbank mit verschiedenen Schemata zur Verwaltung der Daten des Verbandes und zur Durchführung von Maßnahmen in der Gewässerunterhaltung. Die Datenverarbeitung erfolgt derzeit wie folgt:

  • Pflege der Daten zum Gewässernetz mit Kundendaten
  • Digitalisierung der Schauenberichte mit MS Access und Übertragung in die Datenbank
  • Visualisierung der Schauenberichte über lineare Referenzierung in PostGIS
  • Erstellen von Räum- und Schutzzonen über lineare Referenzierung in PostGIS
  • Erfassung von Sonderarbeiten mit QGIS
  • Automatische Generierung von Berichten aus Zeiterfassung für die Buchhaltung

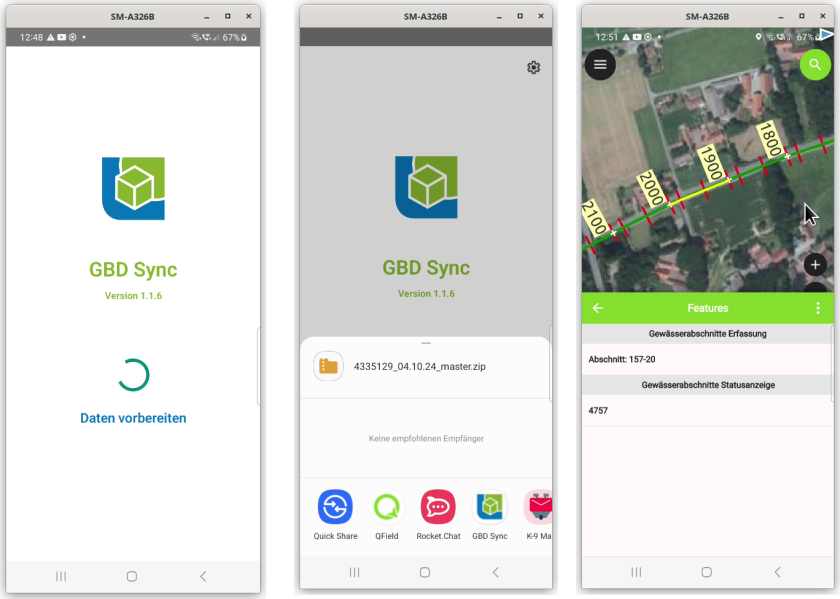

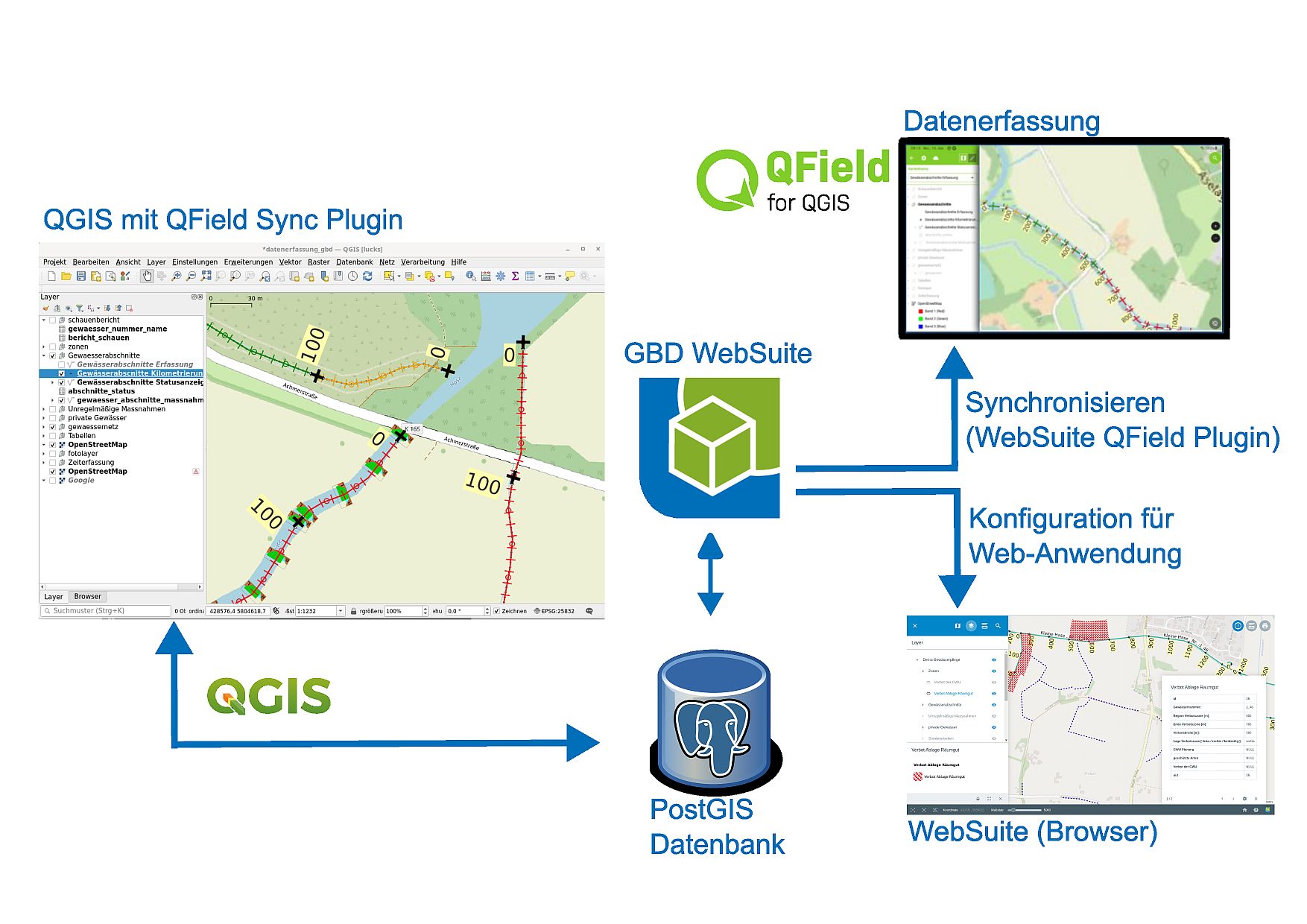

Die Visualisierung der Daten erfolgt in QField zum Monitoring der Arbeiten. Ein besonderes QGIS "Master-"Projekt dient der Bereitstellung aller relevanten Daten für QField. Die Daten werden im Projekt mit der Erweiterung QField Sync konfiguriert, über die GBD WebSuite in ein GeoPackage geladen und über die GBD Sync App zur Synchronisation auf dem mobilen Gerät auf Anforderung bereitgestellt. Über die App wird das Projekt an QField übergeben und zur Erfassung geöffnet.

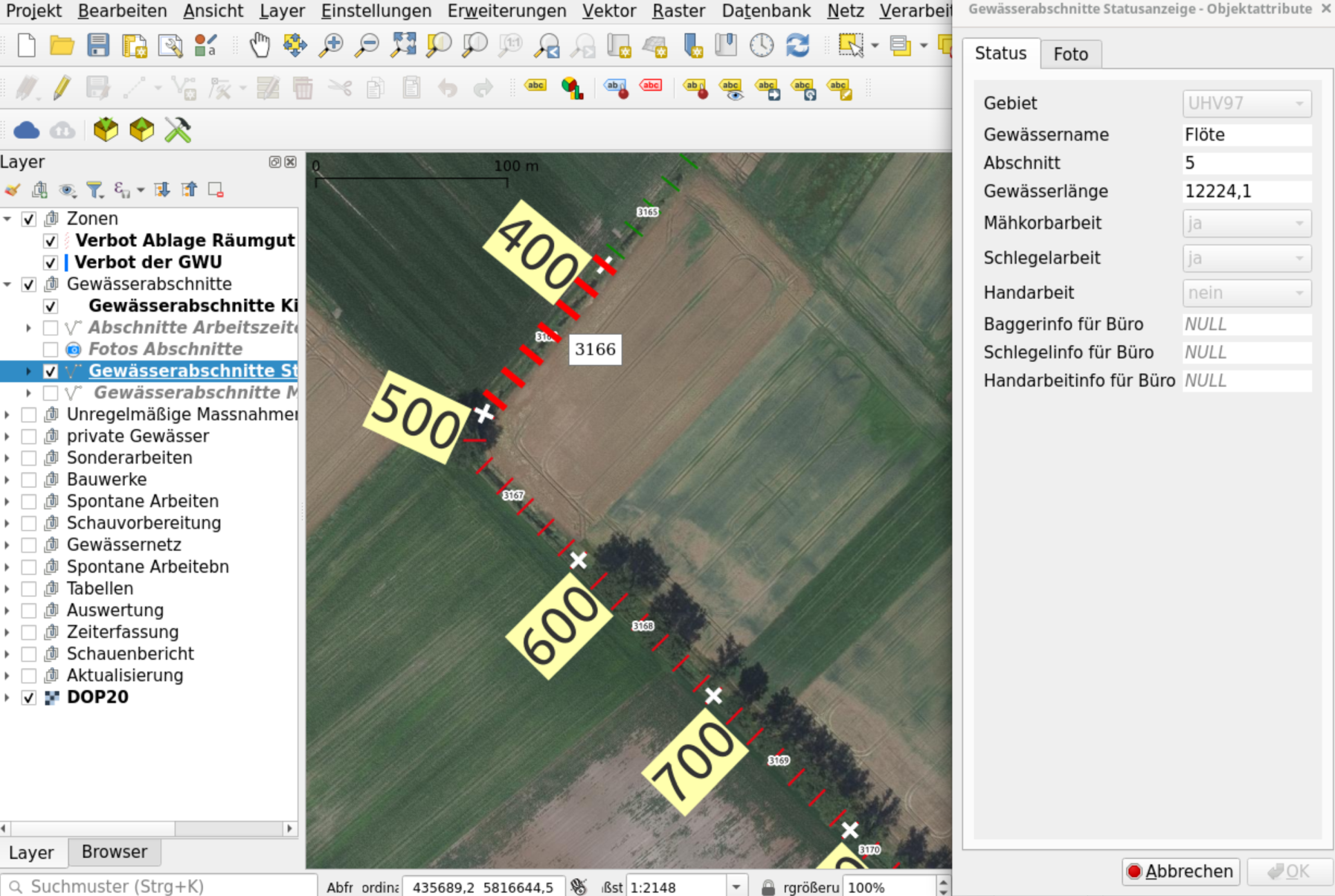

Es kann nun offline mit den Daten gearbeitet werden. Nach der Bearbeitung wird der Ordner aus QField heraus an die Sync App übergeben und über diese an die Datenbank gesendet. Die Daten werden synchronisiert. Der aktuelle Arbeitsstand kann in QGIS eingesehen werden. Über Funktionen und Trigger werden die Daten der Zeiterfassung in Berichte zusammengefasst und für die Buchhaltung täglich exportiert.

Für weitere Informationen kontaktieren Sie uns gerne.
