Am 20. Februar 2026 fand mit der 5. Beiratsitzung das Abschlusstreffen des über 2 Jahre laufenden QKan-Public Projekts statt. Ein gemeinsames Forschungsvorhaben der FH Aachen und des Geoinformatikbüros Dassau, gefördert von der Deutschen Bundesstiftung Umwelt (DBU).
Das ambitionierten Ziel: Kanalnetzdaten offen, web-basiert und für alle Beteiligten – Verwaltung, Ingenieurbüros und Bürgerinnen und Bürger – zugänglich machen. Und das vollständig mit Open-Source-Software.
Was ist QKan-Public?
- QKan ist ein an der FH Aachen entwickeltes System zur Verwaltung von Kanalnetzdaten auf Basis von QGIS.
- Die GBD WebSuite ist unsere Open-Source-WebGIS-Plattform, über die Geodaten browser-basiert für verschiedene Nutzergruppen bereitgestellt werden.
Beide Systeme ergänzen sich hervorragend – bislang fehlte jedoch die Brücke zwischen ihnen. Genau diese Brücke haben wir im Projekt QKan-Public gebaut.
Entwicklungen im Forschungsvorhaben
Gemeinsam mit einem Projektbeirat aus kommunalen Netzbetreibern, Verbänden und Ingenieurbüros haben wir konkrete Lösungen für die Praxis erarbeitet und entwickelt:
- QKan–WebSuite-Kopplung: Ein Plugin exportiert die QKan-Datenbank auf Knopfdruck nach PostgreSQL/PostGIS, sodass die Daten direkt in der GBD WebSuite dargestellt werden können. Wer darf was sehen, regelt eine flexible Basis-Konfiguration mit abgestuften Nutzerrechten für Bürger und Fachabteilungen.
- 2D-Überflutungsvisualisierung: Simulationsergebnisse aus HYSTEM-EXTRAN lassen sich nach QKan importieren und als interaktive Lagepläne oder Animationen darstellen – Zeitschritt für Zeitschritt. Ein neues Längsschnitt-Modul zeigt zusätzlich maximale Wasserstände entlang von Haltungsstrecken.
- STRAKAT-Import: Viele kleinere Kommunen in NRW arbeiten noch mit STRAKAT. Das neue Importmodul übernimmt Stammdaten, Inspektionsergebnisse und Zustandsbewertungen vollständig nach QKan – inklusive Anbindung von Fotos und Videos aus der Kanalbefahrung sowie einer Druckvorlage für Haltungsberichte.
- Werkzeuge zur Datenaufbereitung: Dazu gehören die automatische Berechnung von Neigungsklassen für Einzugsgebiete sowie ein umfangreiches Plausibilitätsprüfungs-Plugin, das Netzstruktur, Datenkonsistenz und Inspektionsdaten auf formale und logische Korrektheit prüft.
- Abwassertechnische Symbolik: Wir haben einen Katalog standardisierter Symbole im offenen SVG-Format erstellt – angelehnt an MUNLV 2008 – und veröffentlichen ihn unter freier Lizenz, damit er auch außerhalb von QKan eingesetzt werden kann.
- Fließwegverfolgung: Von jedem Schacht oder jeder Haltung aus lässt sich das Netz in oder gegen die Fließrichtung verfolgen. Alle zugehörigen Flächen können direkt selektiert werden.

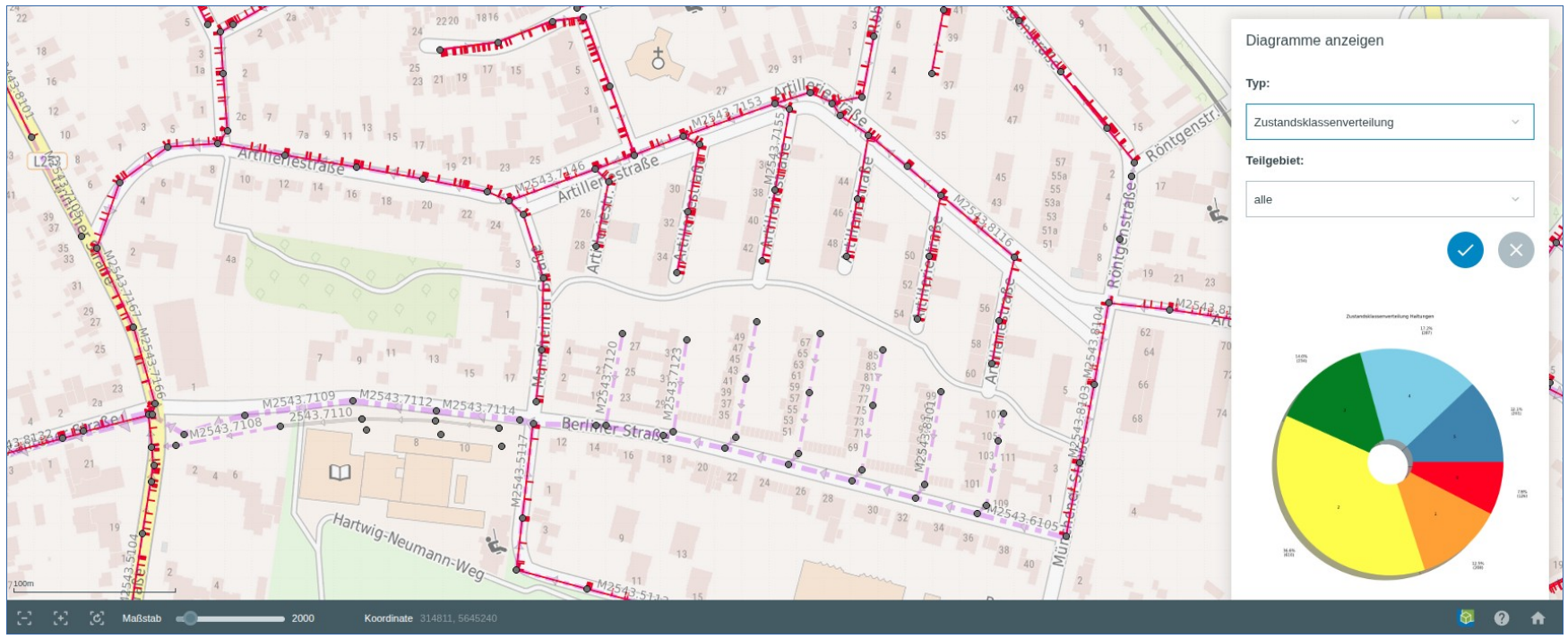

- Netzstatistiken in der WebSuite: Über die GBD WebSuite stehen jetzt Statistiken zum Kanalnetz bereit – Haltungslängen nach Baujahren, Werkstoffe, Inspektionsstände, Schadensverteilungen – sowohl für das Gesamtnetz als auch für Teilgebiete - siehe Abbildung.
Unser Dank
Ein herzlicher Dank gilt unseren Partnern an der FH Aachen um Prof. Dr. Jörg Höttges und Prof. Dr. Karsten Kerres, sowie allen Mitgliedern des *QKan-Public Projektbeirats*, die das Projekt mit ihrem Praxiswissen und wertvollen Rückmeldungen begleitet haben. Und natürlich der **Deutschen Bundesstiftung Umwelt (DBU)** für die Förderung dieses Vorhabens.
Wie geht es weiter?
Alle im Projekt entwickelten Komponenten sind als Open-Source-Software veröffentlicht. Sowohl QKan (GPL) als auch die GBD WebSuite (AGPL) werden kontinuierlich weiterentwickelt. Wenn Sie QKan-Public in Ihrer Kommune oder Ihrem Ingenieurbüro einsetzen möchten oder Fragen zur Integration haben, sprechen Sie uns gerne an.
